Transformateur électrique monté sur socle à alimentation en boucle personnalisée 1000 KVA-25/0,6 KV|Canada 2025

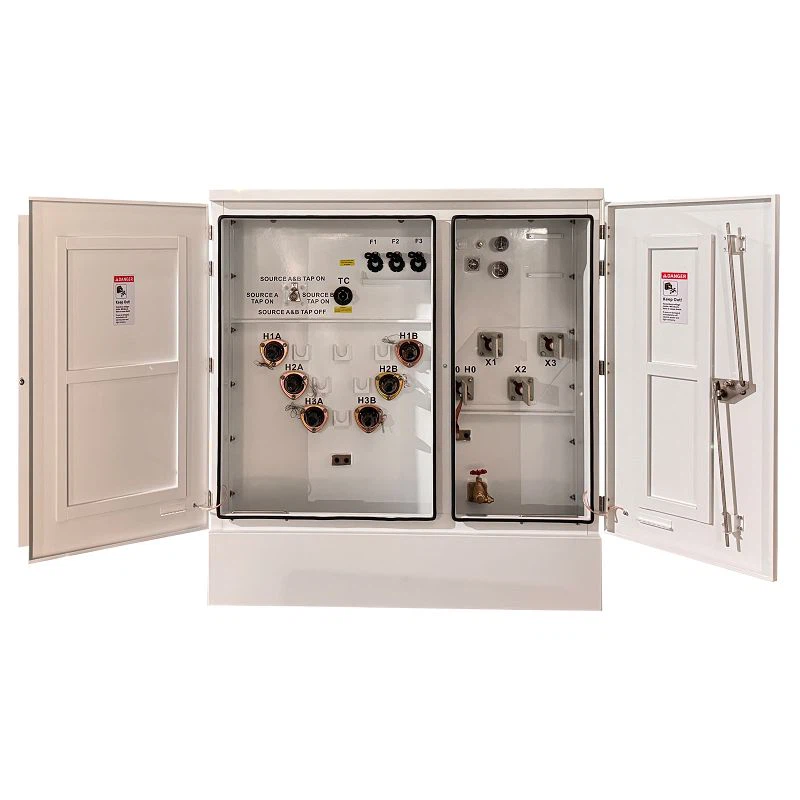

Évalué à 1 000 kVA, 60 Hz, ce transformateur utilise un refroidissement à l'huile naturelle ONAN. Le primaire est de 25 kV avec un BIL de 150 kV, offrant une coordination d'isolation robuste pour les réseaux de distribution de services publics. Le côté haute tension-est doté de connecteurs séparables, permettant un fonctionnement sans issue-et une installation facile sur le terrain.

Au secondaire, il descend à 600 Y/347 V avec 30 kV BIL, conçu pour s'intégrer de manière transparente dans les alimentations des services publics. Les cosses à quatre -trous avec mise à la terre garantissent une résistance mécanique et une capacité de transport de courant fiable.

Le groupe vectoriel Dyn1 réduit les harmoniques triples et gère efficacement les déséquilibres de charge-défis courants dans les systèmes de distribution publique. Il s'agit d'une véritable conception orientée utilitaire-, conçue pour la stabilité du réseau et la fiabilité opérationnelle.

Pour prendre en charge les réseaux de distribution en boucle de service public, le transformateur est équipé d'un interrupteur-sectionneur à quatre-positions, permettant la sectionnement et l'isolation sans interrompre le service vers les charges en aval. Le changeur de prises hors circuit (NLTC) fournit une plage de prises de ±2 × 2,5 %, permettant une régulation de tension adaptée aux conditions de l'alimentation.

Un ensemble complet d'accessoires de protection et de surveillance-de qualité utilitaire est inclus :

• Fusible à baïonnette combiné avec un fusible de secours CLF

• Dispositif de décompression (PRD)

• Indicateur supérieur de température d'huile

• Jauge de niveau d'huile

• Manomètre

• Vanne de vidange d'huile et bouchon de remplissage d'huile

Ces caractéristiques garantissent un fonctionnement sûr, une protection contre les pannes et une maintenance simplifiée tout au long de la durée de vie du transformateur. En tant que transformateur électrique monté sur socle à alimentation en boucle personnalisé, il prend en charge un fonctionnement flexible du réseau tout en répondant aux normes de performance des services publics modernes.

Conçu conformément à la norme CSA C802.1, ce transformateur électrique monté sur socle à alimentation en boucle personnalisée atteint un rendement minimum de 99,06 %. Les performances de perte sont contrôlées avec précision, avec une perte à vide-de seulement 1,85 kW et une perte en charge-de 12,8 kW à la capacité nominale, ce qui réduit considérablement la consommation d'énergie en mode veille et en fonctionnement.

Le transformateur présente une impédance de 5,75 %, vérifiée à 100 % de charge nominale et corrigée à 85 degrés, offrant une limitation efficace du courant de défaut et garantissant un fonctionnement parallèle stable au sein des réseaux de distribution de services publics.

Cette conception à haute-efficacité et à faibles-pertes minimise les coûts d'exploitation à long-terme et prend en charge les stratégies de gestion du cycle de vie des actifs des services publics en offrant des performances fiables et un coût total de possession réduit.
