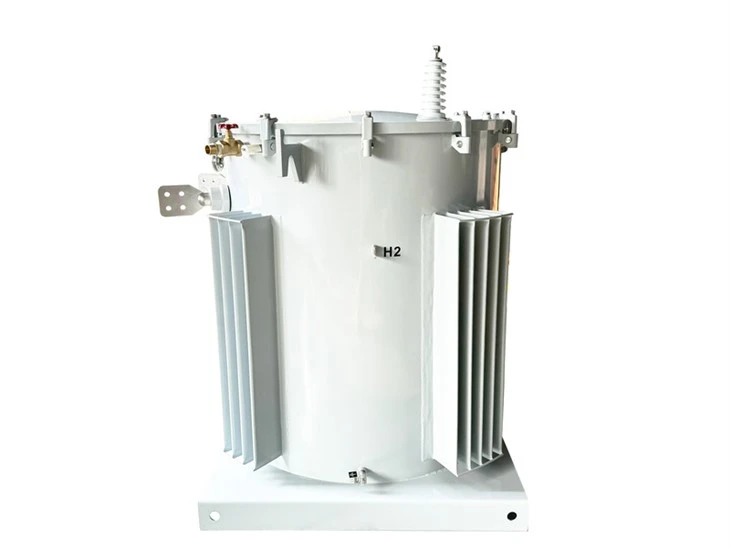

Transformateur de pôle 500 kVA-4,16/0,6 kV|Canada 2024

Les matériaux utilisés pour le noyau laminé sont des tôles d'acier au silicium ultra-laminées à froid-à haute perméabilité et une bande magnétique douce telle que le permalloy. L'épaisseur de la tôle d'acier au silicium est de 0,18 à 0,30 ; L'épaisseur de la bande Permalloy est de 0,03 à 0,10 mm. En prenant comme exemple les transformateurs de petite et moyenne taille-, l'utilisation de noyaux laminés présente les avantages suivants :

1) Dans les mêmes conditions, la perte à vide-du noyau laminé est réduite de 7 % à 10 % par rapport au noyau empilé ; Le courant à vide-de charge peut être réduit de 50 % à 75 %.

2) Le noyau laminé peut être constitué de très fines tôles d'acier au silicium laminées à froid à haute -perméabilité-, ce qui peut produire des transformateurs avec des pertes moindres.

3) Le noyau laminé a une bonne aptitude au traitement, aucun déchet de cisaillement et le taux d'utilisation est de près de 100 %. Il peut également adopter un fonctionnement mécanisé, éliminant le processus d'empilage, et l'efficacité de la production est 5 à 10 fois supérieure à celle du noyau d'empilage.

4) Le noyau de bobine laminé lui-même est un tout, n'a pas besoin d'être fixé par des pièces de support de serrage et n'a pas de joint, donc dans les mêmes conditions que le noyau empilé, le bruit du transformateur peut être réduit de 5 à 10 dB.

5) Le coefficient de processus du transformateur monophasé à noyau laminé-est d'environ 1,1 ; Triphasé-en dessous de 1,15 ; Pour l'empilage de noyaux de fer, le coefficient de traitement de petite capacité est d'environ 1,45 et le coefficient de traitement de grande capacité est d'environ 1,15. Par conséquent, le noyau de bobine laminé est particulièrement adapté aux transformateurs de petite et moyenne taille-.

La structure plate du bobinage en feuille basse tension-augmente la surface du bobinage et contribue à améliorer l'efficacité de la dissipation thermique. Par conséquent, dans des conditions de charge élevée, le transformateur fonctionne à une température plus basse, prolongeant ainsi la durée de vie de l'équipement. La grande section de l'enroulement en feuille basse tension - peut réduire efficacement la perte de courant (perte I²R) et réduire la perte par courants de Foucault dans l'enroulement, améliorer l'efficacité énergétique globale et optimiser les performances du transformateur. En raison de sa structure planaire, l'enroulement en feuille basse-tension a une résistance au courant de court-circuit-plus élevée et peut mieux résister au courant instantané sans surchauffe ni dommage, améliorant ainsi la sécurité et la stabilité du transformateur. La conception de l'enroulement en feuille peut supprimer efficacement le bruit pendant le fonctionnement, en particulier dans un état de courant élevé, les performances de contrôle du bruit sont plus évidentes et conviennent aux applications ayant des exigences en matière de bruit. La conception combinée d'un enroulement de feuille basse -et d'un enroulement de fil haute tension-rend la distribution du champ magnétique plus uniforme, réduit le phénomène de fuite magnétique, améliore la compatibilité électromagnétique du transformateur et réduit les interférences avec l'équipement électrique environnant.

Le réservoir cylindrique utilise une géométrie raisonnable pour disperser efficacement la pression interne et externe, améliorer la résistance structurelle du réservoir et réduire le risque de déformation et de dommages causés par les changements de température ou les fluctuations de charge. La conception du cylindre rend le débit d'huile plus uniforme et peut réduire efficacement la surchauffe locale de l'huile. De cette façon, il peut garantir que l'huile isolante du transformateur circule en continu, de sorte que la chaleur soit distribuée et dissipée plus uniformément, ce qui contribue à améliorer la fiabilité globale du transformateur. Le réservoir de carburant cylindrique a de meilleures performances sismiques. Sous l'action de tremblements de terre ou d'autres forces externes, la structure circulaire a des performances mécaniques relativement stables, ce qui peut mieux protéger les composants internes et réduire le risque de dommages au transformateur. La conception du réservoir cylindrique possède généralement un excellent mécanisme d’étanchéité, qui peut empêcher efficacement les fuites d’huile isolante. Dans le même temps, il peut également empêcher l’entrée de polluants externes tels que l’air et l’humidité, et maintenir la qualité et la durée de vie de l’huile isolante.
