Enroulement de fil ou enroulement de feuille dans les transformateurs : un guide détaillé-
Nov 24, 2025
Laisser un message
Les transformateurs apparaissent partout-parfois vous les voyez assis tranquillement sur un poteau, parfois enfermés dans une armoire montée sur socle-, et parfois vous ne les remarquez jamais du tout. Mais quel que soit l’endroit où ils se trouvent, un choix de conception à l’intérieur détermine en grande partie leur comportement :enroulement de fil vs enroulement de feuille.
Cela ressemble à un petit détail interne, mais cela influence l'efficacité du transformateur, le flux de chaleur, la stabilité mécanique en cas de panne, et même la durée de survie de l'unité sur le terrain.
Pensez-y de cette façon : différentes structures d'enroulement gèrent différemment les forces de courant et de -court-circuit, donc choisir la bonne est presque comme choisir le bon moteur pour un véhicule. Même carrosserie, performances différentes.
1. Que sont les enroulements de fil et de feuille ?
Lorsque vous ouvrez un transformateur (enfin, métaphoriquement), la première chose que vous remarquerez est la structure de la bobine-et c'est là que le fil et la feuille empruntent deux chemins très différents.
Enroulement de fil
L'enroulement de fil est une technique traditionnelle, presque artisanale. Vous prenez du fil de cuivre ou d'aluminium isolé-rond ou rectangulaire et l'enroulez couche par couche autour du noyau. L'isolation peut être de l'émail, du papier kraft, un film polyester… différents matériaux selon la classe de tension et les exigences thermiques.
Il brille dans les conceptions où la flexibilité compte. Besoin d'une bobine plus haute ? Facile. Besoin de modifier le nombre de couches pour gérer une tension différente ? Aussi facile. C'est pourquoi le bobinage domine toujours les transformateurs de distribution résidentiels et de nombreuses unités industrielles de moyenne puissance. L'équipement est simple, le savoir-faire-universel et la maintenance est simple.

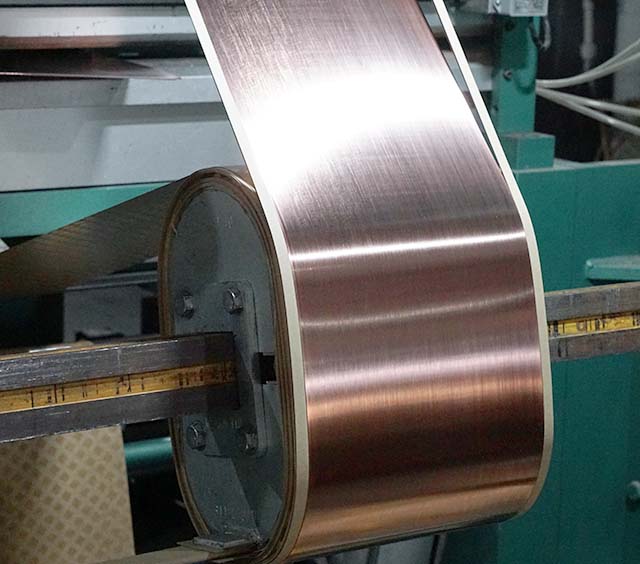

Enroulement de feuille
L’enroulement de la feuille va dans une direction complètement différente. Au lieu de fils ronds, vous utilisez une large bande de cuivre ou d'aluminium-comme un ruban-enroulé tour à tour avec un film isolant entre chaque couche. Le résultat est une bobine d’apparence propre, uniforme et presque parfaitement symétrique.
Étant donné que chaque spire a la même largeur, le courant se propage uniformément à travers le conducteur. Pas de regroupement, pas de points chauds étranges cachés dans les couches internes. Cela rend l'enroulement en feuille particulièrement adapté aux transformateurs à courant élevé-et basse-tension-pensez à 400 A, 800 A, parfois même plus.
Et le bonus ? La structure est mécaniquement solide. Chaque couche prend en charge la suivante, ce qui signifie une excellente-résistance aux courts-circuits-une des principales raisons pour lesquelles les enroulements en feuille continuent d'apparaître dans les-transformateurs solaires, les systèmes de recharge pour véhicules électriques et les unités compactes montées sur socle-.
 |
 |
2. Performances électriques
Les enroulements de fil et de feuille n'ont pas seulement une forme différente ;-ils se comportent également différemment sur le plan électrique. Densité de courant, résistance, efficacité… tout change en fonction de celui que vous choisissez.
Enroulement de fil
La densité de courant n'est pas parfaitement uniforme ; les couches peuvent être un peu inégales, la tension d'enroulement varie et oui, vous obtenez de petites fluctuations. Des chemins de résistance ? Pas toujours droit ; aux charges de pointe, les pertes résistives augmentent un peu. Pourtant, pour les configurations de faible- à moyenne-puissance, cela n'a guère d'importance. Ce qui est bien -les concepteurs peuvent le plier à leur guise, ajuster la hauteur des serpentins, ajuster les couches, mélanger les stratégies d'isolation… flexible, indulgent et facile à utiliser.
Enroulement de feuille
Le courant des conducteurs larges et plats-se propage uniformément à travers la bobine, sans aucun point chaud ne se faufilant. Résistance inférieure, moins de pertes par courants de Foucault, meilleure régulation de tension. Vous obtenez une efficacité qui compte, en particulier lorsque le transformateur alimente des charges sensibles ou gère en permanence une puissance plus élevée. La feuille utilise mieux la surface du conducteur, de sorte que les transformateurs de puissance moyenne- à élevée-fonctionnent plus frais, plus maigres et plus longtemps.
| Fonctionnalité | Enroulement de fil | Enroulement de feuille |
|---|---|---|
| Densité actuelle | Modéré à élevé | Plus bas, plus uniforme |
| Perte de résistance | Modéré | Faible |
| Régulation de tension | Adéquat | Excellent |
| Plage de puissance typique | Petit à moyen | Moyen à élevé |
En fin de compte : l’enroulement de fil fonctionne toujours bien pour les petits transformateurs ; prévisible, simple et-rentable. Déjouer? Minimise les pertes résistives et par courants de Foucault, améliore les performances à long terme et gère plus gracieusement les puissances plus élevées.
3. Performances thermiques
La chaleur est toujours l'ennemi. Les transformateurs fonctionnent 24 heures sur 24, 7 jours sur 7, et la façon dont vous déplacez cette chaleur est essentielle. Il s’avère que le type de bobinage fait une grande différence.
Enroulement de fil
La chaleur peut s’accumuler par endroits ; les couches inégales retiennent la chaleur comme un pull épais. Vous avez besoin d'une conception de refroidissement adéquate :-ventilateurs, d'un débit d'huile et d'une isolation capable de supporter la chaleur. Les améliorations modernes aident ; de nouvelles isolations, une meilleure technologie de refroidissement… néanmoins, dans les petits transformateurs de distribution, l'accumulation de chaleur est généralement gérable. Tout le monde connaît les modèles ; c'est prévisible.
Enroulement de feuille
Les piles de couches de papier d'aluminium créent de larges chemins pour le courant, répartissent bien la chaleur, aucun point chaud ne se cache à l'intérieur. L'efficacité thermique augmente, en particulier en cas de fonctionnement continu à haute puissance.
Exemple : un transformateur monté sur socle de 1 000 kVA-, avec enroulement BT en feuille, fonctionne 3 à 6 degrés plus froid qu'un frère-enroulé en fil. Cela semble petit, mais sur 15 à 20 ans, cette différence ralentit le vieillissement de l'isolation, ralentit l'oxydation de l'huile et réduit les visites d'entretien. Il est logique que les conceptions nord-américaines et européennes privilégient l'enroulement de feuilles- : fiabilité, longévité, efficacité, le tout réuni.
4. Résistance mécanique et performances des-courts-circuits
Les transformateurs subissent des forces violentes lors des courts-circuits. Des milliers d'ampères traversent la bobine, essayant de la déformer ou de l'effondrer. Si l'enroulement ne peut pas gérer cela, l'isolation se brise et le transformateur est terminé.
Enroulement de fil dans des conditions de défaut
Les couches de fils peuvent se déplacer si la bobine n'est pas extrêmement bien-tendue. De nombreux fabricants ajoutent des entretoises en bois, des anneaux en fibre de verre-ou des blocs époxy pour tout verrouiller en place. Cela fonctionne, mais cela nécessite un travail manuel minutieux.
Enroulement de feuille dans des conditions de défaut
Une bobine de film se comporte comme un seul cylindre solide. Chaque tour soutient le suivant. Pas de lacunes internes. Lors de courts-circuits, les forces se répartissent uniformément, le risque de déformation est donc moindre.
L'enroulement en feuille est progressivement devenu l'option-à privilégier pour les transformateurs solaires-de service, les unités de distribution compactes, les machines industrielles qui subissent des appels fréquents ou des charges riches en harmoniques-, et même les stations de recharge pour véhicules électriques où le transformateur prend de grandes impulsions de courant répétitives. Dans tous ces scénarios, le schéma est le même : les contraintes électriques et mécaniques sont élevées, et le film résiste tout simplement mieux. En bref, c'est la structure de bobinage la plus résistante lorsque les conditions deviennent difficiles.
5. Taille, poids et espace
L'enroulement de feuilles permet aux concepteurs de privilégier la compacité. Un transformateur de distribution de 160 kVA utilisant un enroulement BT en feuille peut finir par être un peu plus court, légèrement plus léger et plus uniforme dans la géométrie de la bobine. Ce n'est pas une différence spectaculaire, mais c'est suffisant pour que les centres de données, les sous-stations d'énergie renouvelable-etsous-stations montées sur skid-préfèrent souvent les modèles en aluminium car chaque centimètre compte. Les bobines enroulées en fil-, bien que de forme flexible, nécessitent généralement plus d'espace d'isolation et d'espace supplémentaire pour les transitions de couches, de sorte qu'elles occupent plus de volume pour la même valeur nominale en kVA.
6. Analyse économique
Enroulement de fil
Moins cher au départ. La fabrication est plus simple, avec un outillage moins précis.
La maintenance est plus facile-les ateliers de réparation du monde entier peuvent rembobiner les bobines de fil.
Enroulement de feuille
Coût initial plus élevé en raison des exigences en matière de machines et de matériaux de précision.
Mais les économies opérationnelles :-pertes réduites, chaleur moindre, vieillissement plus lent de l'isolation-s'accumulent au fil du temps.
Dans les applications-à usage intensif, l'enroulement de feuilles devient souvent le choix le plus économique aux alentours de la troisième à la cinquième année de fonctionnement.
7. Tendances émergentes
Alliages à haute-performance : cuivre à conductivité améliorée, feuilles d'aluminium avec coutures-soudées au laser.
Automatisation et robotique : les bobineuses de feuilles modernes peuvent fabriquer des bobines parfaitement uniformes avec un minimum d'erreur humaine.
Les bobines hybrides : fil HT + feuille BT sont désormais extrêmement courantes. Les designers optimisent en mélangeant les deux mondes.
Durabilité : matériaux recyclables, huile FR3 biodégradable, conceptions à faibles pertes-alignées sur les normes d'efficacité du DOE et de l'UE.
8. Adéquation des applications
Le choix du bon type d'enroulement dans un transformateur n'est pas seulement un détail de fabrication-il affecte l'efficacité, les performances thermiques, la résistance mécanique et la-fiabilité à long terme. L'enroulement de fil et l'enroulement de feuille ont chacun des atouts évidents, et leur utilisation optimale dépend de la tension, du courant, de la taille et de l'environnement d'application.
Le bobinage de fil reste un choix fiable lorsque la flexibilité, les performances haute tension-et la réparabilité sont importantes. Ses principaux avantages :
Applications haute-tension– L'isolation en couches et l'espacement des serpentins dominent la conception ; le fil s'adapte facilement aux bobines multi-couches ou cylindriques.
Puissances modérées– Les transformateurs de petite à moyenne kVA avec des charges de courant prévisibles bénéficient d'un enroulement de fil sans chaleur excessive.
Structures de bobinage complexes– Les conceptions nécessitant des dérivations, des fils parallèles ou des bobines sectionnelles exploitent l'adaptabilité du fil.
Entretien-facile– Les bobines-en fil enroulé sont plus faciles à rembobiner ou à réparer sur le terrain.
Contraintes mécaniques faibles à modérées– Pour les courants de fonctionnement standard, la structure en couches du fil offre une résistance suffisante aux courts-circuits-.
Applications typiques : transformateurs de puissance-montés sur poteau,-montés sur socle,-haute tension, bobines sèches-haute tension-et bobines de traction outransformateurs de fouroù une isolation haute-tension ou une géométrie flexible est requise.
Le bobinage en feuille excelle dans les applications à basse-tension et-courant élevé, où la conception compacte, la stabilité thermique et la robustesse mécanique sont essentielles :
Enroulement de feuille – Cas d’utilisation optimaux
Le bobinage en feuille brille vraiment lorsque vous avez affaire à des scénarios de basse-tension et de-courant élevé-partout où la compacité, la gestion de la chaleur et la résistance mécanique sont importantes.
Bobines basse-tension et-courant élevé– la feuille large et plate répartit le courant de manière uniforme, réduisant les pertes par courants résistifs et par courants de Foucault ; un seul-tour-par-conception de couche, aucun point chaud ne se faufilant.
Dispositions compactes ou denses– hauteur de bobine plus courte, facteur de remplissage plus élevé ; économise de l'espace, rend le transformateur plus étanche sans sacrifier les performances.
Résistance mécanique– les forces de court-circuit-, en particulier les forces axiales, se répartissent uniformément sur les couches de feuille ; moins de risque de déformation, plus de fiabilité sous de fortes impulsions.
Performance thermique– le courant circule uniformément, la chaleur se dissipe mieux ; l'isolation vieillit plus lentement, le transformateur dure plus longtemps et l'entretien est moins fréquent.
Exigences-d'efficacité élevées– pertes parasites réduites ; parfait pour les services publics avec des normes strictes, les bornes de recharge pour véhicules électriques, l'intégration des énergies renouvelables-et bien d'autres.
Déploiements typiques ? Pensez aux transformateurs de distribution, sous-stations unitaires, des sous-stations modulaires compactes, des transformateurs de service-solaires, des machines industrielles avec des appels fréquents ou des charges riches en harmoniques-, et des chargeurs de véhicules électriques avec ces impulsions de courant élevées-répétitives. En gros, partout où vous avez besoin à la fois d’efficacité, de stabilité thermique et d’une conception compacte et robuste.
9. Conclusion
Choisir entre le bobinage en fil ou en feuille n'est pas simplement une habitude de fabrication. C'est une décision de performance.
Enroulement de feuille- efficacité supérieure, meilleur comportement thermique, performances de court-circuit ultra-fortes-, taille compacte.
Enroulement de fil- moins coûteux, flexible, plus facile à réparer, excellent pour les applications moyenne- et haute-tension.
En fin de compte, tout dépend du niveau de courant, de la tension, de l’espace d’installation, des objectifs d’efficacité et du coût total sur la durée de vie.
