Guide des connexions des transformateurs Delta et Wye











Les systèmes de distribution d'énergie triphasée-s'appuient fortement sur deux types fondamentaux de connexion de transformateur : Delta (Δ) et Wye (Y). Ces configurations déterminent la manière dont les tensions et les courants sont délivrés, la manière dont les charges peuvent être connectées et la manière dont le système réagit aux défauts et aux déséquilibres. CompréhensionConnexions Delta et Wyeest essentiel pour les ingénieurs électriciens, les gestionnaires d’installations et les techniciens qui conçoivent, exploitent ou entretiennent des systèmes électriques.

Ce guide couvre les caractéristiques, les avantages, les limites et les applications pratiques de chaque type de connexion, ainsi que les configurations combinées et les critères de sélection les plus courants.

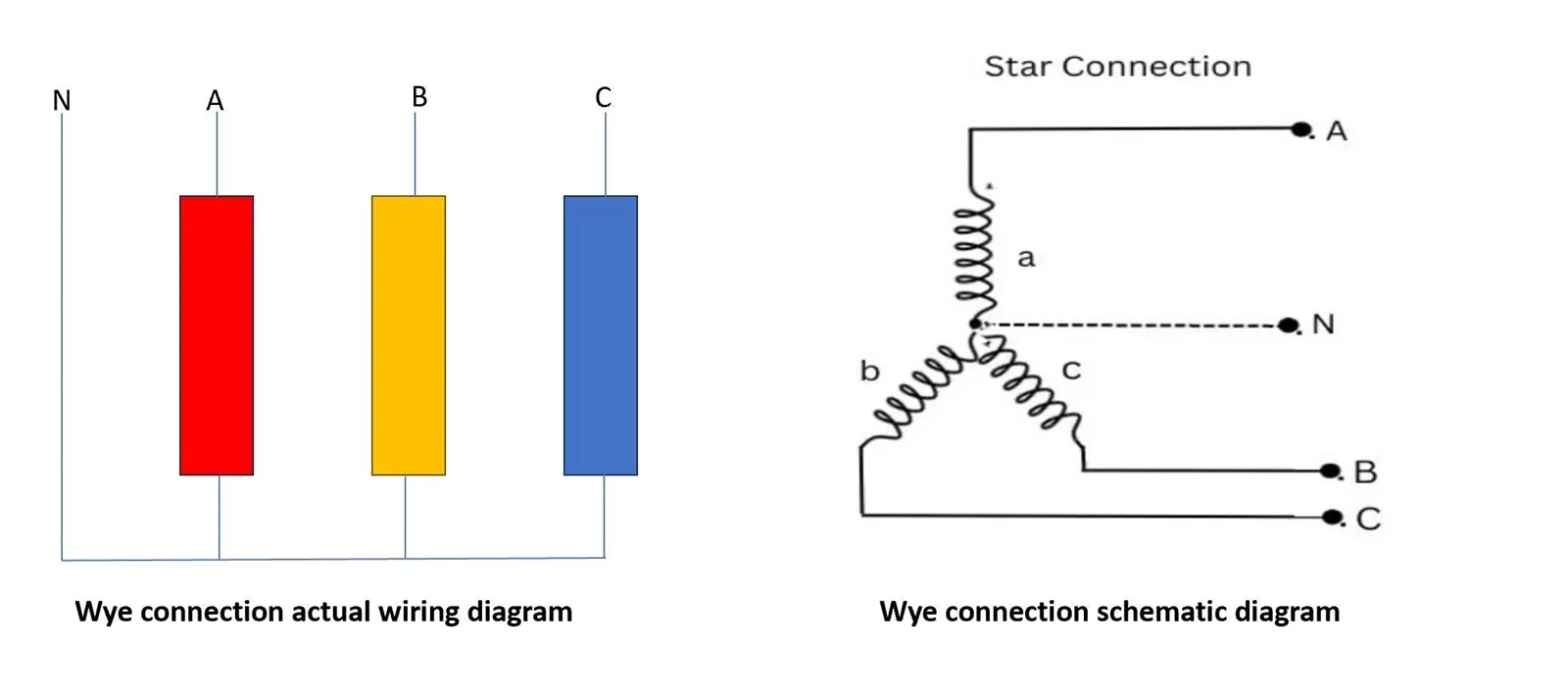

Le point neutre offre deux niveaux de tension distincts : tension de ligne-à-ligne (généralement plus élevée) et tension de ligne-à-neutre (inférieure). Par exemple, un système en étoile 480 Y/277 V fournit 480 V entre les phases pour les équipements triphasés-et 277 V de n'importe quelle phase au neutre pour les charges monophasées-. La relation mathématique est exprimée par, ce qui signifie que la tension de ligne est environ 1,732 fois la tension de phase.

Les connexions en étoile permettent également la mise à la terre du point neutre, ce qui établit une référence de tension stable et crée un chemin de retour à faible -impédance pour les courants de défaut. Le neutre peut être solidement mis à la terre, mis à la terre via une résistance ou laissé flottant en fonction des exigences du système. Cependant, si le neutre n'est pas mis à la terre ou est déconnecté, la tolérance aux pannes diminue considérablement et des variations de tension inattendues peuvent endommager l'équipement.





Dans une configuration Delta, la tension de ligne est égale à la tension de phase aux bornes de chaque enroulement, tandis que le courant de ligne est distribué de telle sorte que chaque enroulement de phase transporte environ 58 % () du courant de ligne. La conception en boucle fermée-offre une forte circulation de courant et d'excellentes performances sous de lourdes charges. Même si une unité monophasée-d'une banque Delta tombe en panne, les deux autres peuvent continuer à fournir une alimentation triphasée-à environ 58 % de la capacité d'origine-souvent appelée fonctionnement « delta ouvert -.

L'absence de point neutre simplifie la fourniture triphasée-de haute-puissance, mais impose des limites : les connexions Delta ne peuvent pas alimenter directement des charges monophasées-sans équipement supplémentaire, et la mise à la terre nécessite des méthodes spéciales car il n'existe pas de neutre naturel.













Fonctionnalité	Delta (Δ)	Étoile (Y)
Configuration	Boucle triangulaire fermée	Forme étoile avec neutre central
Fils	Système à 3 fils (phases uniquement)	Système 4 fils (+ neutre)
Relation de tension
Point neutre	Aucun disponible	Disponible (peut être mis à la terre)
Capacité monophasée-	Impossible de fournir directement des charges-monophasées	Double tension pour monophasé-et triphasé-
Atténuation harmonique	Piège les harmoniques triples en interne	Plus sensible (nécessite des mesures d’atténuation)
Tolérance aux pannes	Continuer à ouvrir le-triangle après la défaillance d'une bobine	Dépend de la configuration de la mise à la terre neutre
Applications typiques	Transmission haute-tension, moteurs industriels lourds	Systèmes de distribution,-bâtiments à usage mixte, installations commerciales



Le tableau montre que Delta donne la priorité à la robustesse et à l'efficacité pour les charges triphasées-importantes, tandis que Wye offre une polyvalence et une mise à la terre plus sûre pour les systèmes avec des types de charge mixtes.













Les transformateurs peuvent combiner Delta et Wye sur leurs enroulements primaire et secondaire de quatre manières standard. Le type d’enroulement primaire est répertorié en premier (côté H, majuscule), suivi du type d’enroulement secondaire (côté X, minuscule).















Les calculs du rapport de rotation diffèrent selon la configuration :

Delta-Étoile (Δ-Y) :Pour un transformateur abaisseur-triangle-étoile avec un rapport de transformation de N (primaire au secondaire par bobine), la tension de ligne secondaire est. A l’inverse, le calcul inclut unfacteur dû à la transformation de la tension de ligne Delta en ligne Wye-à-tension neutre.

Étoile-Delta (Y-Δ) :Pour un transformateur étoile-triangle, la tension de ligne secondaire est liée à la tension de phase primaire par le rapport de spires, mais desles relations s’appliquent selon que vous démissionnez ou que vous accélérez.

Delta-Delta (Δ-Δ) et étoile-étoile (Y-Y) :Pour les mêmes-configurations de connexion, la transformation de tension suit le simple rapport de transformation :, avec une mise à l'échelle directe des tensions de ligne.













La mise à la terre est sans doute le facteur pratique le plus important lors du choix entre Delta et Wye.

Options de mise à la terre en étoile :Lorsqu'un neutre en étoile est présent, cela peut être soit :

• Solidement ancré :Connecté directement à la terre (le plus courant pour les tensions inférieures à 600 V). Cela fournit le chemin de retour de défaut d'impédance la plus faible.
• Résistance mise à la terre :Neutre connecté à la terre via une résistance qui limite le courant de défaut à la terre à une valeur prédéterminée, généralement 5 à 400 ampères. Cela réduit les dommages lors des pannes tout en offrant une sensibilité de relais.
• Non mis à la terre ou mis à la terre par réactance :Le neutre reste isolé de la terre ou connecté via un réacteur. Moins courant dans les systèmes résidentiels ou commerciaux modernes, mais trouvé dans certaines installations industrielles ou systèmes mis à la terre à haute résistance.

Dans la modélisation de commutation, la décision de mettre à la terre le neutre d'une connexion en étoile a un impact direct sur la sélection des transformateurs de potentiel, des parafoudres, des traversées et d'autres composants. Pour les systèmes en étoile mis à la terre, les composants sont choisis en fonction de la tension phase-à-terre. Pour les systèmes non mis à la terre, les composants doivent être évalués pour une tension phase-à-phase.

Défis de mise à la terre Delta :Sans point neutre, les systèmes Delta ne peuvent pas être mis à la terre de la même manière que les systèmes Wye. Plutôt:

• Mise à la terre d'angle :Un conducteur de phase est intentionnellement connecté à la terre-il s'agit de la méthode la plus simple, mais crée des tensions élevées sur les deux autres phases par rapport à la terre.
• Mise à la terre à prise centrale : Dans certains secondaires Delta, le point médian d'un enroulement peut être-prise centrale et mis à la terre pour fournir une capacité limitée-monophasée, comme dans les systèmes delta triphasés à quatre-fils 240/120 V (également connus sous le nom de "delta à branche élevée-").
• Transformateurs de mise à la terre: A Zigzag-zagou un transformateur de mise à la terre Wye-Delta peut être ajouté pour créer un neutre artificiel pour mettre à la terre un système Delta non mis à la terre existant.

Note de sécurité critique :Un neutre en étoile solidement mis à la terre fournit un chemin d'impédance à faible-pour les courants de défaut à la terre, permettant aux disjoncteurs et aux fusibles d'éliminer rapidement les défauts. C'est l'une des principales raisons pour lesquelles les secondaires Wye sont préférés pour les bâtiments commerciaux, les établissements de santé et d'autres environnements où l'élimination des pannes et la sécurité du personnel sont primordiales.















Une nuance technique importante : dans les transformateurs Delta-Étoile et Étoile-Delta, les tensions primaire et secondaire se décalent naturellement de 30 degrés. Ce déphasage ne se produit pas dans les enroulements eux-mêmes mais en raison de la façon dont les enroulements sont interconnectés. Plus précisément, la tension ligne-à-ligne du côté étoile est décalée de 30 degrés par rapport à la tension ligne-à-ligne du côté Delta.

Notation d'horloge (groupes de vecteurs) :Les connexions de transformateur sont souvent étiquetées en utilisant la notation d'horloge pour indiquer le déphasage-par exemple, "Dy11" signifie un primaire Delta (D), un secondaire en étoile (y), avec un déphasage correspondant à 11 heures sur une horloge, ou 330 degrés (équivalent à -30 degrés). "Yd1" signifie que le secondaire est en retard de 30 degrés sur le primaire.

Pourquoi le déphasage est important :Le déphasage de 30 degrés ne pose pas de problème dans la plupart des installations, mais il devient critique lors de la mise en parallèle de transformateurs. Si deux transformateurs avec des groupes vectoriels différents sont connectés en parallèle, des courants de circulation importants peuvent en résulter. Lors de la connexion de transformateurs en parallèle, le groupe vectoriel doit correspondre ou être correctement compensé. Par exemple, un Dy11 peut parfois être mis en parallèle avec un Yd1 si les ajustements appropriés de rotation de phase sont effectués.

Le déphasage est absentdans les connexions Delta-Delta et Wye-Wye, ce qui simplifie la mise en parallèle.











Les enroulements delta jouent un rôle important dans le contrôle de la distorsion harmonique. Les harmoniques triples (troisième, neuvième, quinzième, etc.) sont naturellement piégées et circulent dans les enroulements Delta plutôt que de se propager vers la ligne d'alimentation. Cette caractéristique rend les configurations Delta-Delta et Delta-Étoile particulièrement efficaces pour empêcher la distorsion harmonique due aux charges non linéaires d'affecter les systèmes en amont.

En étoile-Les transformateurs en étoile sont plus susceptibles de transmettre du bruit harmonique entre la source et la charge. Pour cette raison, lorsqu'une connexion étoile-étoile est requise pour d'autres raisons, un enroulement Delta tertiaire est parfois ajouté pour donner aux harmoniques triples un chemin pour circuler.















La sélection de la configuration optimale du transformateur pour une application donnée implique d'équilibrer plusieurs facteurs :

9.1 Type de charge et diversité

Les charges triphasées pures-(gros moteurs, équipements industriels lourds, soudeurs) fonctionnent bien avec n'importe quelle configuration, mais Delta-Delta offre une tolérance aux pannes robuste et la possibilité de continuer à fonctionner en triangle ouvert-après une panne. Les charges mixtes nécessitant à la fois une alimentation triphasée-et monophasée-sont mieux servies par une configuration Delta-Étoile, qui fournit un neutre mis à la terre pour la distribution monophasée-tout en isolant le primaire des déséquilibres secondaires.

9.2 Exigences de mise à la terre

Si un neutre mis à la terre est essentiel pour la protection du système et l'élimination des défauts, un secondaire en étoile est nécessaire. Delta-Étoile est le choix naturel pour les systèmes de distribution qui ont besoin d'un neutre stable et mis à la terre côté charge. Si le système ne nécessite pas de neutre et peut fonctionner sans mise à la terre ou avec une mise à la terre en coin, Delta-Delta peut être approprié.

9.3 Contenu harmonique

Systèmes avec des charges produisant des harmoniques-importantes (variateurs de fréquence, alimentations à découpage, éclairage LED,centre de donnéeséquipement) bénéficient de la capacité-de piégeage des harmoniques d'un enroulement Delta. Les configurations Delta-Étoile ou Delta-Delta sont recommandées dans de tels cas.

9.4 Exigences de démarrage pour les gros moteurs

Les gros moteurs qui nécessitent un démarrage à tension réduite-peuvent convenir aux configurations de démarrage Wye-Delta, dans lesquelles le moteur est démarré en Wye pour limiter le courant d'appel, puis commuté en Delta pour le fonctionnement.

9.5 Niveaux de tension du système et augmentation-augmentation ou réduction-descente

Delta-Wye est couramment utilisé pour les applications-de réduction de la distribution moyenne-tension à l'utilisation de basse-tension. Wye-Delta est également souvent utilisé pour la réduction-, mais le choix entre eux peut se résumer à savoir si un neutre est nécessaire du côté primaire ou secondaire.

9.6 Extensibilité et redondance futures

Delta-Les configurations Delta permettent une-sauvegarde en triangle ouvert-si un transformateur d'un groupe tombe en panne, les deux autres peuvent continuer à fournir environ 58 % de la capacité nominale triphasée-. Cela pourrait être une considération importante pour les installations critiques.













Les connexions Delta et Wye remplissent chacune des rôles distincts dans la distribution d'énergie triphasée-, et leur configuration combinée Delta-Wye est la bête de somme de l'industrie pour abaisser les tensions de transmission à des niveaux utilisables lorsqu'une mise à la terre stable et des charges mixtes sont requises. Delta excelle là où une alimentation triphasée robuste-et une tolérance aux pannes sont primordiales, la conception en boucle fermée-offre un excellent partage de charge et l'absence de neutre n'est pas une limitation. Wye excelle là où la polyvalence, le fonctionnement avec mise à la terre et les charges mixtes monophasées-plus triphasées-sont nécessaires, offrant des capacités de double tension et une référence neutre stable.

Le point de rencontre le plus courant entre ces deux mondes est le transformateur Delta-Étoile : le primaire Delta isole les systèmes en amont des déséquilibres et des harmoniques en aval, tandis que le secondaire Étoile fournit un neutre stable et mis à la terre pour les charges-du monde réel qui sont rarement parfaitement équilibrées. Comprendre quand et pourquoi utiliser chaque configuration permet aux ingénieurs d'optimiser les performances, de gérer efficacement divers types de charges et de contrôler les coûts du projet. En cas de doute, le chiffre global-pour réduire l'alimentation électrique des installations à usage mixte-est généralement Delta-Wye, car il offre le meilleur équilibre entre polyvalence, sécurité et performances.











Respectez toujours tous les codes électriques et normes de sécurité applicables lorsque vous travaillez avec des transformateurs. Ne présumez jamais qu'un système est hors tension-sans des tests appropriés. Une protection contre les surintensités et une mise à la terre correctement dimensionnées sont essentielles pour un fonctionnement sûr. Si vous n'êtes pas sûr d'un aspect quelconque de la sélection ou de l'installation du transformateur, consultez un ingénieur électricien agréé ou un professionnel qualifié.
